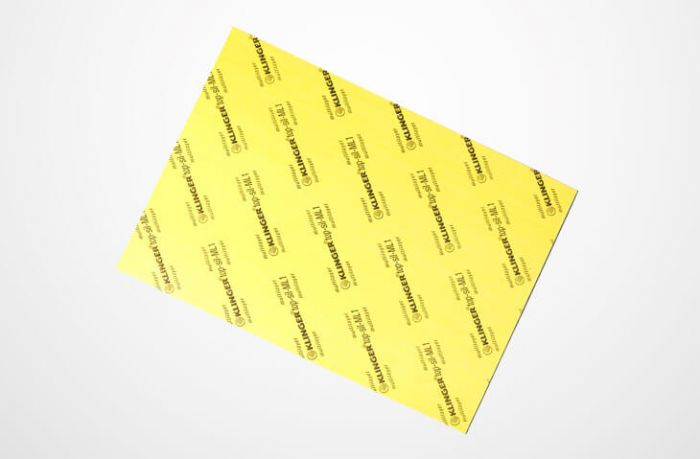

KLINGER? TOP-SIL ML1
多層復(fù)合密封材料，使用壽命長。
KLINGER? TOP-SIL ML1即使在高溫工況下也具有極好的柔韌性。
基礎(chǔ)成分
合成纖維+不同彈性體
應(yīng)用領(lǐng)域
適用于多種介質(zhì)油、水、蒸汽、氣體、鹽溶液、燃料、酒精、中等濃度的有機和無機酸、烴類、潤滑劑和制冷劑等。
技術(shù)參數(shù)
當(dāng)墊片厚度為2.0mm時：
|
壓縮率 ASTM F 36 J |
% |
9 |
|
|
回彈率 ASTM F 36 J |
% | 50 | |
|
應(yīng)力松弛 DIN 52913 |
50 MPa, 16 h / 175 ℃ |
MPa | 34 |
|
應(yīng)力松弛 BS 7531 |
40 MPa, 16 h / 300 ℃ | MPa |
29 |
|
應(yīng)力松弛 BS 7531 |
50 MPa, 16 h / 300 ℃ | MPa |
28 |
|
KLINGER 冷/熱壓縮率 |
thickness decrease at 23 °C |
% % |
8 15 |
|
浸液后厚度增加 |
Oil IRM 903: 5 h / 150 °C |
% % |
4 8 |
|
密度 |
g/cm3 |
1.7 |
|
平均表面電阻 |
ρO | Ω | 9.3x10E12 |
平均比體積電阻 |
ρD | Ω cm | 3.8x10E12 |
平均絕緣強度 |
Ed |
kV/mm | 18.8 |
平均功率 |
50 Hz | tanδ | 0.048 |
平均介電常數(shù) |
50 Hz | εr | 7.3 |
導(dǎo)熱系數(shù) |
λ | W/mK | 0.36 |
等級（依據(jù) BS 7531:2006標(biāo)準(zhǔn)） |
Grade AX | ||
厚度為2.0mm時，墊片的密封系數(shù) |
緊密等級 0.1mg/s x m | MPa | y 15 m 2.2 |
尺寸
| 2000 x 1500 mm |
厚度
| 0.8 mm , 1.0mm, 1.5mm, 2.0mm, 3.0mm |
功能和耐用性
KLINGER墊片的性能和使用壽命在很大程度上取決于正確的存儲和安裝，這些因素是制造商無法完全控制的。盡管如此，我們可以保證我們產(chǎn)品的卓越質(zhì)量?？紤]到這一點，請務(wù)必注意我們的安裝手冊，以確保墊片的正確使用和長期可靠性。
