克林格KLINGER? Kempchen焊接墊片

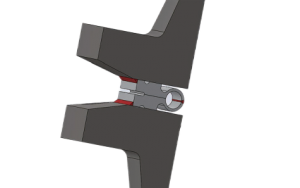

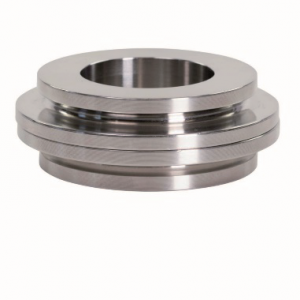

　　克林格KLINGER?Kempchen焊接墊片是采用特定形式的金屬環和上下法蘭面通過焊接形成密封的一種密封形式。焊接墊片可拆除和重焊，且法蘭采用螺栓進行緊固。為處在關鍵位置的法蘭連接提供了絕對無泄露的密封效果。

一、應用范圍：

　　焊接墊片應用范圍廣，可用于任何工況，特別適用于危險介質和要求零泄漏的工況。

二、材質選擇：

　　焊接墊片通常由與管道或法蘭相同或相似的材料制成，且必須成對出現使用，每對焊接墊片有3道焊縫，即每片焊接墊片與法蘭之間各有一道焊縫，兩片焊接墊片之間有一道焊縫。采用焊接連接可以保證法蘭連接處的零泄漏密封效果。

三、如何選型：

　　焊接墊片有多種類型和材料可供選擇，還可與輔助墊片組合使用?？筛鶕?jù)具體的參數和要求，選擇合適的焊接墊片。對于熱膨脹和溫度分布均勻的法蘭連接，可選用A21或A22型焊接墊片；對于熱膨脹和溫度分布不均勻的法蘭連接，建議使用空心焊接墊片A24、A25和A23?？招暮附訅|片優化了兩片焊接墊片之間的焊縫張力。其中A21、A24焊唇墊片不可采用外部焊接，只能使用內部焊接，焊縫在內部有效防止墊片和法蘭之間的焊縫腐蝕
　　下表為克林格焊接墊片A21至A25的結構形式和特性：

　　無論選擇哪款克林格KLINGER?Kempchen焊接墊片，首先要確定好法蘭和焊接的相關參數，其中包含焊接的寬度、疲勞極限、所需的螺栓力以及密封面壓力等重要數值，這些數值可以協助我們分析并找到焊接墊片和法蘭連接的薄弱點。除此之外還要對焊縫進行計算，特別當焊接墊片與管道或是法蘭連接材質不一致時焊縫相關數值的計算就更加重要了。
