應用于氫氣系統的墊片檢測：改性四氟墊片、無石棉墊片
KLINGER克林格集團總部的密封材料試驗室和研發中心位于奧地利Gumpoldskirchen，試驗室一方面為改性四氟墊片、無石棉墊片等密封材料進行性能檢測，另一方面不斷致力于研發新的密封材料。
KLINGER密封材料試驗室和研發中心主要任務是確保產品的質量。每批次產品都會進行相應檢測，其中包括對各種介質的耐化學性的測試，泄漏量以及熱和機械性能的測試。試驗室的另一項任務為檢測密封材料的基本成分，并根據所得到的數據及信息提供服務，包括損壞分析以及特定應用的材料建議。
應用于氫氣系統的墊片檢測
氫氣為易燃易爆氣體，當接觸氧氣和火花時可在幾秒內點燃，而氦氣為惰性氣體相對穩定，且氦的原子半徑與氫的原子半徑相似，都可以穿過微小的開口和通道。因此為確保安全，EN 13555標準中明確指出使用氦氣作為測試氣體對氫氣系統進行泄漏測試。為了確定KLINGER克林格的密封墊片在相同條件下與氫的性能如何，特委托了第三方試驗室對KLINGER克林格密封材料進行比較測試。
對于每種密封材料，從一張板材上取相鄰的四個DN40/PN40墊片作為試樣，其中兩個墊片在KLINGER測試實驗室用10bar和40bar的氦氣進行測試。另外兩個墊片在第三方實驗室用10bar和40bar的氫氣為介質進行測試。
參與測試的密封材料如下所示：
KLINGER top-chem 2000改性四氟墊片
KLINGER top-chem 2000soft改性四氟墊片
KLINGER top-chem 2003改性四氟墊片
KLINGERSIL C-4240無石棉墊片
KLINGERSIL C-4400無石棉墊片
KLINGERSIL C-4430無石棉墊片
KLINGER CompenSil無石棉墊片
測試前，測試臺上的KLINGERSIL墊片
測試結果
氫氣與氦氣測試結果幾乎完全相同，這意為著氫氣應用的法蘭連接可以使用現有的氦氣密封參數來進行計算和設計。
其中KLINGER改性四氟墊片在10bar和40bar的氫氣下測試的結果甚至比在氦氣下測試的結果還要好得多。

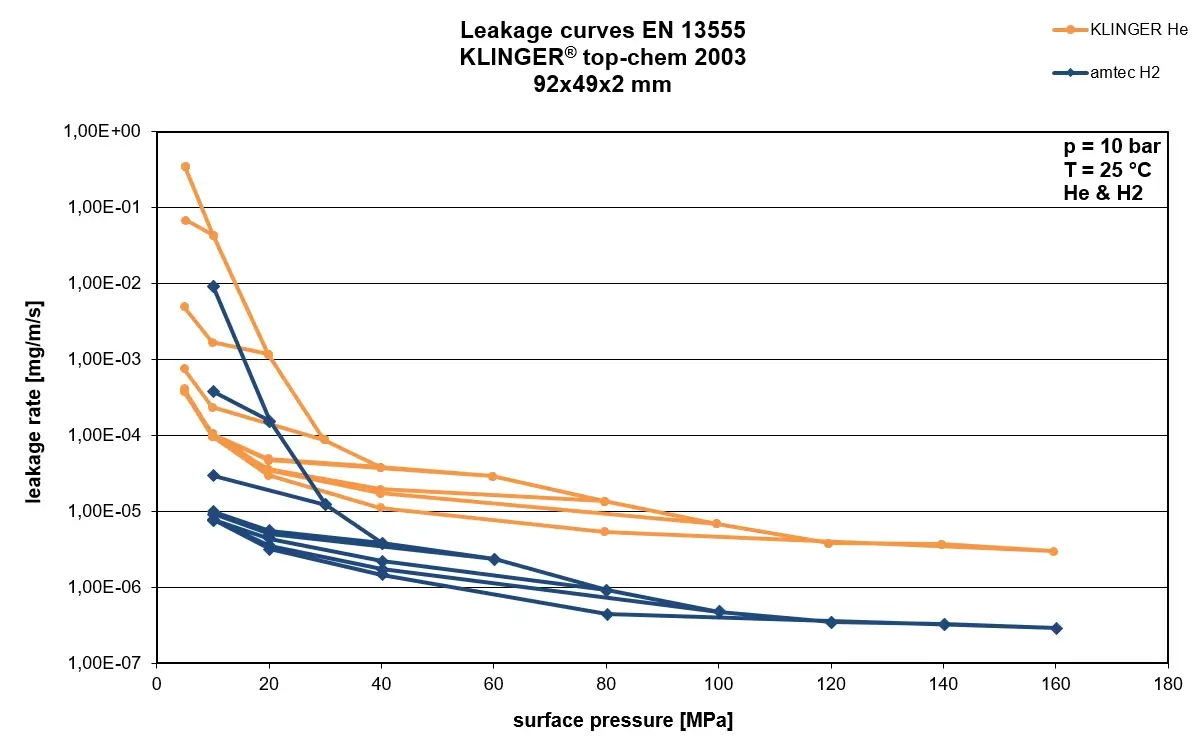

如圖所示改性四氟墊片KLINGER top-chem 2003
隨著氫氣應用越來越廣泛，可靠的密封墊片是所有工業部門的重要組成部分。沒有什么是百分之百防漏的。但根據以上測試結果，可以清楚地展示KLINGER克林格的改性密封墊片、無石棉墊片等產品在不同壓縮值下可以實現的密封性等級。
